免燒磚制磚設備生產工藝流程及配套系統梗概

來源：銀馬實業 瀏覽：- 發布日期：2018-08-15 16:00:27【大中小】

免燒磚制磚設備可以將尾礦渣,陶粒、城市建筑垃圾、砂石、粉煤灰、煤渣、煤矸石等工業廢料加工成各種新型墻體材料,如空心水泥砌塊、毛孔磚、標磚等,不用燒結,與國外同類設備比較,產品質量、生產能力、自動化程度相當?shù)那闆r下,該設備價格尚不及十分之一,是適合我國國情的理想制磚設備。
免燒磚制磚設備生產流程：
制磚設備生產線工藝，主要包括配料系統、攪拌系統、布料系統、成型系統、脫模系統、出坯系統、自動疊板系統、液壓系統、電器控制系統等。

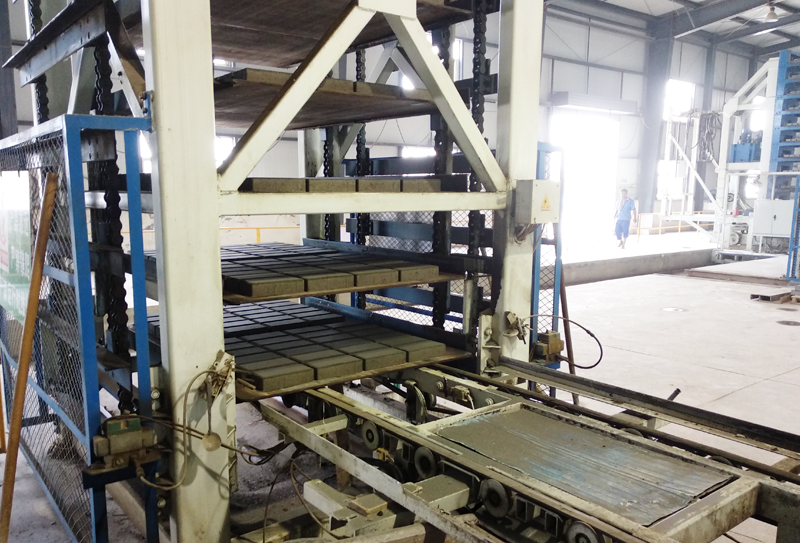

免燒磚制磚設備

   （一）配料系統
1、骨料配料：儲存在配料站中的骨料，通過定量皮帶和稱量預混皮帶兩級計算、配合骨料控制與輸送系統，按預定配比實現精準供料。經稱量、預混后的物料將直接進入攪拌機進行攪拌。其中，出料定量皮帶輸送機采用光電控制，稱量系統采用壓力傳感器控制，有效解決體積計量誤差大的難題。同時，配料站配有電阻式料位傳感器，保證物料不空倉。與傳統的容抗式料位傳感器相比較，料位控制更為準確。
   2、水泥及粉煤灰配料：水泥使用袋裝水泥，也可使用散裝水泥。水泥及粉煤灰經過精準計量后，直接投放到攪拌機進行混合攪拌。
   （二）攪拌系統
由上級配料系統提供的精準配比物料先后進入攪拌機倉體后，將被再次強制混合攪拌，直至攪拌出合格的水灰比砼物料，再通過輸送系統供入成型機儲料系統備用。其中，加水量將由自動、定量供水裝置向攪拌機內的物料供水。
（三）布料系統
儲存在成型機儲料斗中的砼物料通過設定指令自動進入基料布料箱體中，并在由電動馬達驅動的強制旋轉式耙齒的離心加速作用下，強制、快速、順暢地進入狹窄的模箱中，為生產高強免燒磚制品提供充足物料。
（四）成型系統
成型系統是整條免燒磚生產線的核心部位，特制的振動系統及柔性控制系統又是這一核心的重心。免燒磚制磚設備的振動系統采用特制水冷降溫電機，除了具有強大的啟動轉矩及堵轉轉矩外，電機自帶水冷降溫系統又能解決傳統普通電機運行時易升溫、易燒壞的現象，保證了電機運行時始終處于常溫狀態，大大延長了電機的穩定性和使用壽命。強力激振系統提高了制品強度，完善的減振系統延長了模具及機體的使用壽命。精巧的振動系統能在1-2秒內產生高達的120KN的巨大激振力。
（五）脫模系統
優良的液壓調速系統和相關的液壓平衡與鎖止回路系統，保證了液壓執行元件起止無沖擊、運行平穩，確保脫模過程平穩順暢，解決了普通砌塊成型機脫模時，易對新鮮坯體造成外觀損壞的問題。同時，在振動體與機體的連接處采用特制硫化材料進行軟懸掛連接，使破壞性應力被吸收后有效、緩慢釋放，確保了免燒磚制品強度并延長了機體使用壽命。
（六）出坯系統
成型脫模后的坯體，經過電動減速機驅動鏈條，由鏈條帶動托板依次在接近傳感器的控制下進入自動疊板系統。
（七）自動疊板系統
自動疊板系統在光電感應原件的配合下，通過電機帶動鏈條在豎直和水平方向平穩運行，以每個回合轉運1張托板的模式，將成型后的免燒磚制品連同托板由下至上的逐層碼裝，依次循環堆至5-6層后再批量轉運至成品堆場。此系統配備優良的變頻系統，很好的實現了低速起步、高速運行、低速停止的絕佳狀態，對于各型制品的轉運效果均十分理想。
